XIESHUN høykvalitets Offline AOI Inspection Machine har funksjonen til å dynamisk justere deteksjonsnøyaktigheten, noe som letter finjustering av deteksjonsnøyaktigheten i forskjellige områder under deteksjonsprosessen, og unngår innvirkning på produksjonseffektiviteten.
AOI Inspection System har funksjonen til regional læring, som kan lære av lokale områder under deteksjonsprosessen, og unngår avfallsproblemet forårsaket av ustabil utskriftskvalitet i ikke-nøkkelområder.
Systemet har funksjonen til å automatisk lagre og klassifisere oppdagede data, forenkle historisk spørring og statistikk over data.
| Netto vekt: | ca 2500 kg |
| Generell størrelse: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Strømforsyning: | 17 kW |
| Luftforbruk: | 6 Pa |
☞ Oppdag ulike defekter (manglende trykk, blekkflekker), fargeforskjell, overtrykk, stanseavvik, pregingavvik osv. på kartongesker under liming.
☞ Systemet har funksjonen til å dynamisk justere inspeksjonsnøyaktigheten, noe som er praktisk for å finjustere inspeksjonsnøyaktigheten til forskjellige områder under inspeksjonsprosessen for å unngå å påvirke produksjonseffektiviteten.
☞ Systemet har funksjonen regional læring. Under inspeksjonsprosessen kan den fokusere på lokale områder for å lære å unngå avfallsproblemet forårsaket av ustabil utskriftskvalitet i ikke-nøkkelområder.
☞ Systemet har funksjonen til automatisk å lagre og klassifisere inspeksjonsdata for praktisk historisk spørring og statistikk.
Utstyrs ytelsesindikatorer
| Prosjekt | Indikator |
| Normal utskriftsstasjons avbildningsnøyaktighet: | 0,11 mm × 0,125 mm |
| Pregestasjons avbildningsnøyaktighet: | 0,05 mm × 0,125 mm |
| Kode inspeksjonsstasjon: | Strekkoden på minimum 18 mm kan oppdages |
| Maksimal deteksjonsstørrelse: | 500 mm × 420 mm |
| Minimum deteksjonsstørrelse: | 90 mm × 90 mm |
| Minimum plassareal: | 0,08 mm2 |
| Fargeforskjell: | △E ≧ 3 |
| Deteksjonshastighet: | 220m/min |
Utstyrsfunksjoner
| Prosjekt | Funksjon |
| Defektdeteksjon | Manglende trykk, skitne flekker osv.: Minimum deteksjonsområde på forsiden: ≧0,08mm2 Overmaling, optisk olje, konkave og konvekse defekter: Areal ≧2mm2 Varmstemplingsdefekt minimum deteksjonsområde: ≧0,08mm2 Deteksjon av overtrykksavvik: ≧0,1 mm Deteksjon av stanseavvik: ≧0,1 mm Strekkodedefekter: Lesing: feilkode, duplikatkode Tegngjenkjenning: feil ord, manglende ord, tilsvarende strekkode Utseendegjenkjenning: flekker, brutte linjer, forvrengte strekkoder, defekter i sorte strekkoder Lokal fargeforskjell deteksjon △E ≧ 3 Elab |
| Defektklassifisering | Defektdeteksjonsstandarden er sømløst justert. For hver defekt kan standarden for defektdeteksjon settes ved å dra rullefeltet manuelt. |
| Enkel modellering | Modelleringstiden for å bytte ut ett produkt er 3-5 minutter; Bruk et veivisermodelleringsskjema for å dekomponere hele modelleringsprosessen i flere sammenkoblede trinn, og veilede operatører til å implementere modelleringsoperasjoner trinn for trinn |
| Defekt display | Sanntidsvisning av defektbilder av de inspiserte produktene, defektforekomststeder og informasjon om defektskala |
|
Mater Uavhengig servomotor driver den variable matehastigheten. Justerbare vibrasjonsmotorer. Sidepanelene kan justeres nøye i bredden på emnet. |
|
Justering Uavhengig seksjon med en uovertruffen nedre holder som leder boksen til et parallelt rekkverk som tillater en perfekt innretting av emner. |
|
Online inspeksjonsmodul Høyhastighets bildebehandling datamaskin arbeidsstasjon. Programvaresystem for visuell inspeksjon: Spesialisert programvare for visuell inspeksjon PrintingPlus (versjon V5.0) Programvaremodul for generell defektdeteksjon (versjon V1.0) Høyhastighets visuell bildebehandlingsenhet, med japansk importerte optiske linser og kanadisk-spesifikke utskriftsinspeksjonsskap. |
|
Defekteske samleavdeling • De øvre og nedre remmene drives av et multi-V-remtransmisjonssystem, for å unngå riper under transport. • Pneumatisk utløser for å minimere riper på esker. • Tofelts samlesystem på forespørsel. |
|
Leveringsseksjon Automatisk og manuell hastighetsvariasjon i koordinering med en fotocelle. Bearbeidet materiale |

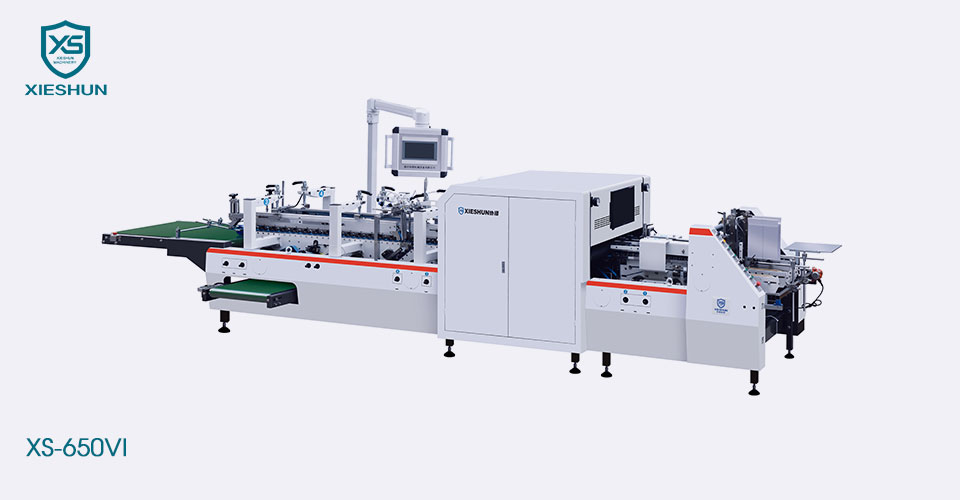

| Modell | XS-650VI | |
|
A | 130-650 mm |
| B | 100-600 mm | |
| E | 60-320 mm | |
|
A | 146-600 mm |
| B | 100-600 mm | |
| E | 60-320 mm |
