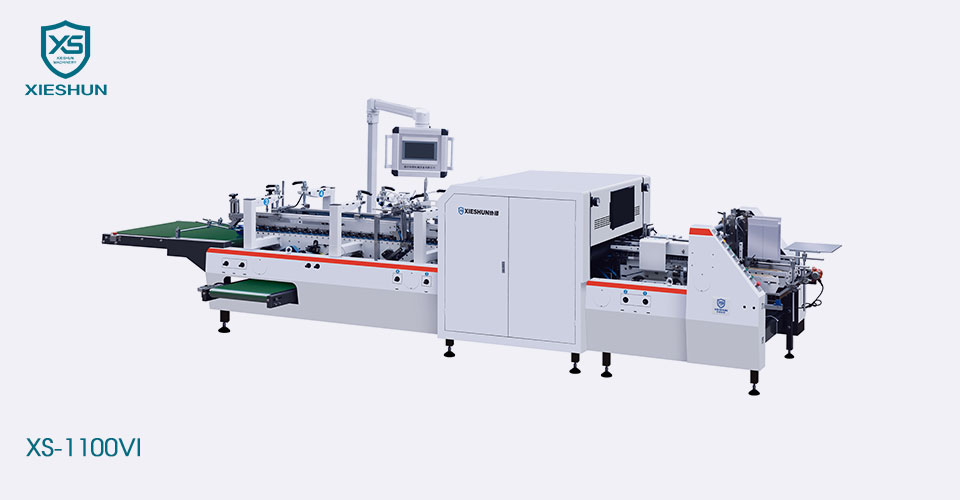

XIESHUN-leverandør Offline Visual Inspection XS-1100VI utfører en omfattende inspeksjon av en rekke utskriftsfeil (som manglende trykk, blekkprikker), fargeavvik, feilregistreringer, stansefeiljusteringer, pregefeiljusteringer osv. på kartesker med forskjellige spesifikasjoner under boksmonteringsprosessen.
Denne offline AOI-inspeksjonsmaskinen har dynamiske deteksjonsnøyaktighetsjusteringsmuligheter, som muliggjør presis kalibrering av inspeksjonsnøyaktigheten i forskjellige soner under testprosessen. Dette sikrer at produksjonseffektiviteten forblir upåvirket, og forhindrer potensiell negativ påvirkning på grunn av unøyaktige inspeksjoner.
Dessuten inkluderer AOI Inspection-systemet regional læringsevne, noe som gjør det mulig å lære av lokale områder under inspeksjoner og forhindrer svinnproblemer som stammer fra inkonsekvent utskriftskvalitet i ikke-kritiske soner.
I tillegg har systemet automatisk lagring og klassifisering av oppdagede data, noe som muliggjør enkel historisk datainnhenting og statistisk analyse.
| Netto vekt: | ca 2500 kg |
| Generell størrelse: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Strømforsyning: | 17 kW |
| Luftforbruk: | 6 Pa |
☞ Oppdag ulike defekter (manglende trykk, blekkflekker), fargeforskjell, overtrykk, stanseavvik, pregingavvik osv. på kartongesker under liming.
☞ Systemet har funksjonen til å dynamisk justere inspeksjonsnøyaktigheten, noe som er praktisk for å finjustere inspeksjonsnøyaktigheten til forskjellige områder under inspeksjonsprosessen for å unngå å påvirke produksjonseffektiviteten.
☞ Systemet har funksjonen regional læring. Under inspeksjonsprosessen kan den fokusere på lokale områder for å lære å unngå avfallsproblemet forårsaket av ustabil utskriftskvalitet i ikke-nøkkelområder.
☞ Systemet har funksjonen til automatisk å lagre og klassifisere inspeksjonsdata for praktisk historisk spørring og statistikk.
Utstyrs ytelsesindikatorer
| Prosjekt | Indikator |
| Normal utskriftsstasjons avbildningsnøyaktighet: | 0,11 mm × 0,125 mm |
| Pregestasjons avbildningsnøyaktighet: | 0,05 mm × 0,125 mm |
| Kode inspeksjonsstasjon: | Strekkoden på minimum 18 mm kan oppdages |
| Maksimal deteksjonsstørrelse: | 500 mm × 420 mm |
| Minimum deteksjonsstørrelse: | 90 mm × 90 mm |
| Minimum plassareal: | 0,08 mm2 |
| Fargeforskjell: | △E ≧ 3 |
| Deteksjonshastighet: | 220m/min |
Utstyrsfunksjoner
| Prosjekt | Funksjon |
| Defektdeteksjon | Manglende trykk, skitne flekker osv.: Minimum deteksjonsområde på forsiden: ≧0,08mm2 Overmaling, optisk olje, konkave og konvekse defekter: Areal ≧2mm2 Varmstemplingsdefekt minimum deteksjonsområde: ≧0,08mm2 Deteksjon av overtrykksavvik: ≧0,1 mm Deteksjon av stanseavvik: ≧0,1 mm Strekkodedefekter: Lesing: feilkode, duplikatkode Tegngjenkjenning: feil ord, manglende ord, tilsvarende strekkode Utseendegjenkjenning: flekker, brutte linjer, forvrengte strekkoder, defekter i sorte strekkoder Lokal fargeforskjell deteksjon △E ≧ 3 Elab |
| Defektklassifisering | Defektdeteksjonsstandarden er sømløst justert. For hver defekt kan standarden for defektdeteksjon settes ved å dra rullefeltet manuelt. |
| Enkel modellering | Modelleringstiden for å bytte ut ett produkt er 3-5 minutter; Bruk et veivisermodelleringsskjema for å dekomponere hele modelleringsprosessen i flere sammenkoblede trinn, og veilede operatører til å implementere modelleringsoperasjoner trinn for trinn |
| Defekt display | Sanntidsvisning av defektbilder av de inspiserte produktene, defektforekomststeder og informasjon om defektskala |
|
Mater Uavhengig servomotor driver den variable matehastigheten. Justerbare vibrasjonsmotorer. Sidepanelene kan justeres nøye i bredden på emnet. |
|
Justering Uavhengig seksjon med en uovertruffen nedre holder som leder boksen til et parallelt rekkverk som tillater en perfekt innretting av emner. |
|
Online inspeksjonsmodul Høyhastighets bildebehandling datamaskin arbeidsstasjon. Programvaresystem for visuell inspeksjon: Spesialisert programvare for visuell inspeksjon PrintingPlus (versjon V5.0) Programvaremodul for generell defektdeteksjon (versjon V1.0) Høyhastighets visuell bildebehandlingsenhet, med japansk importerte optiske linser og kanadisk-spesifikke utskriftsinspeksjonsskap. |
|
Defekteske samleavdeling • De øvre og nedre remmene drives av et multi-V-remtransmisjonssystem, for å unngå riper under transport. • Pneumatisk utløser for å minimere riper på esker. • Tofelts samlesystem på forespørsel. |
|
Leveringsseksjon Automatisk og manuell hastighetsvariasjon i koordinering med en fotocelle. Bearbeidet materiale |
| Modell | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
